Парогенератор 1600 кг твердотопливный t 115 °С p 0.07 МПа в Твери

Твердотопливный парогенератор 1600 кг температура 115 С - основные характеристики:

• паропроизводительность 1.6 т пара в час
• максимальная температура пара 115 °С. Завод производит парогенераторы до 130, 170 °С.
• давление пара 0.07 МПа, 0.7 кгс/см2;
• топливо – каменный и бурый уголь.

Проверить требуемую мощность парогенератора для вашего предприятия вы можете по ссылке.

Устройство и описание

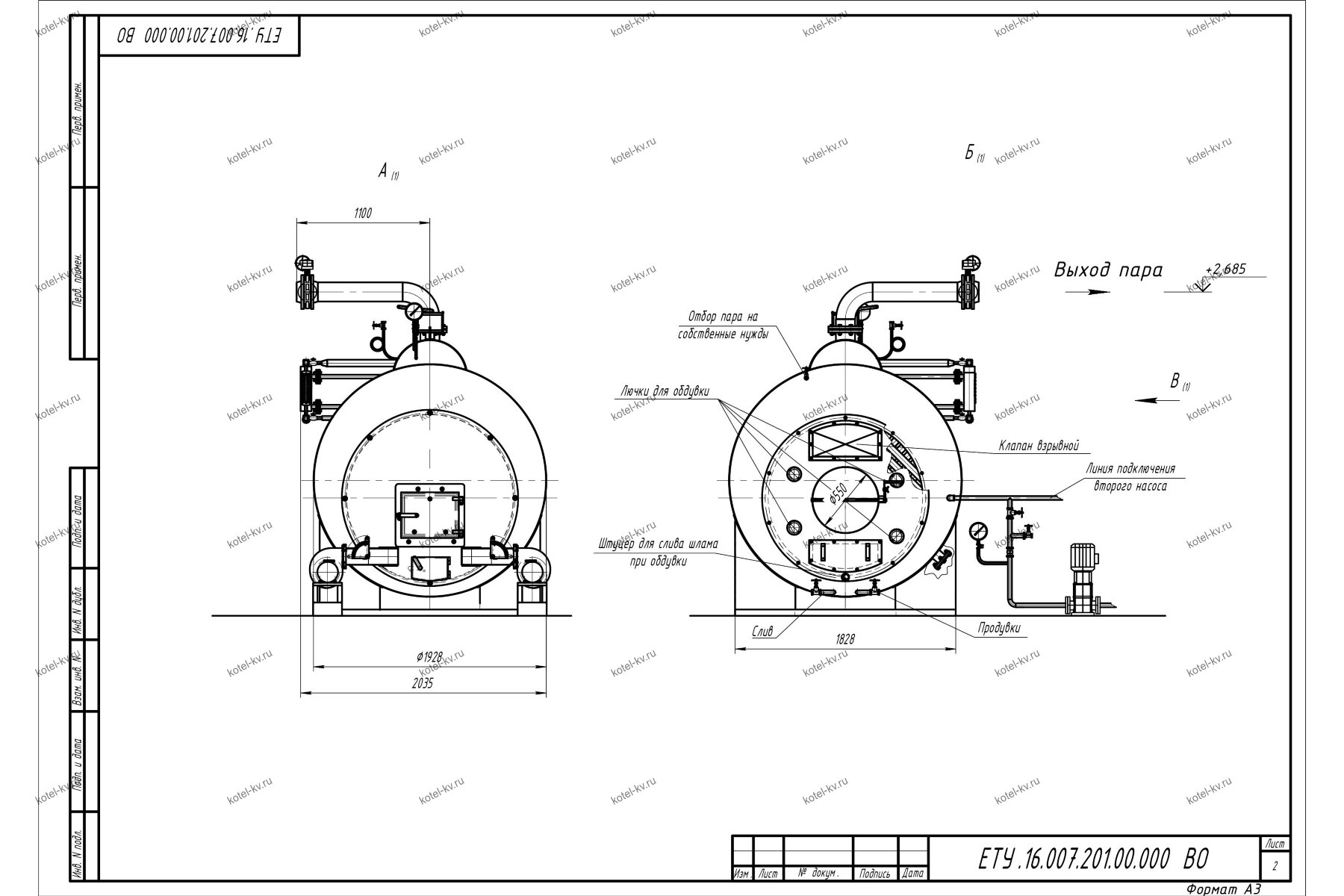

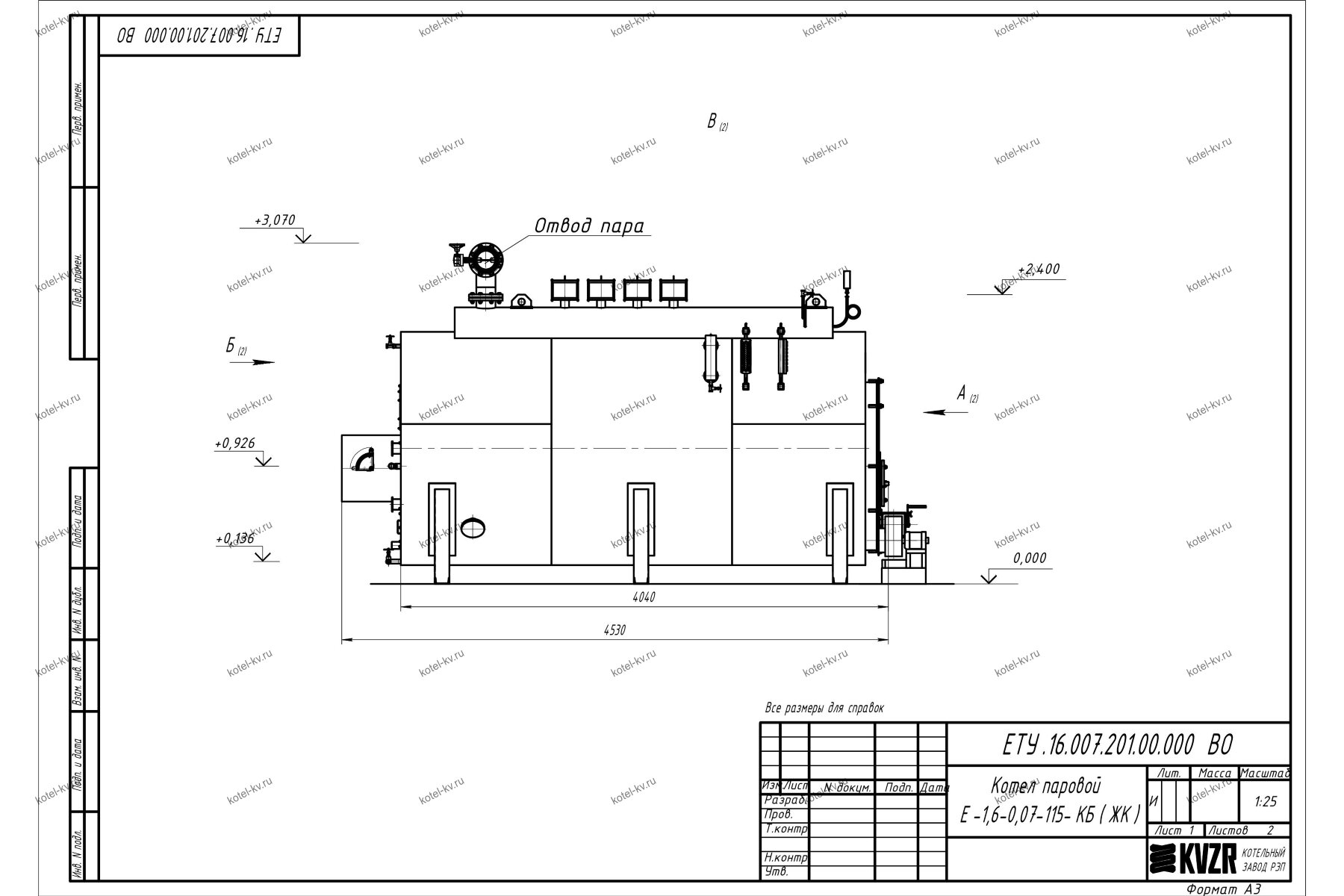

Устройство моделей STEAMEXPERT 1600-0.07-115 отличается от парогенераторов других производителей - Ural-Power.

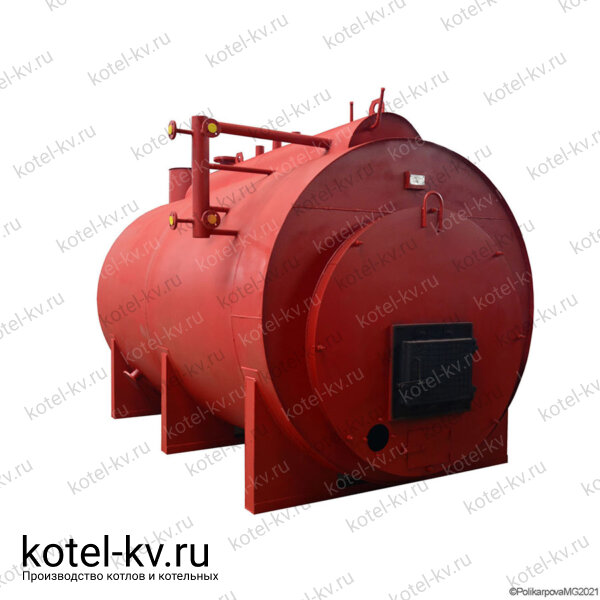

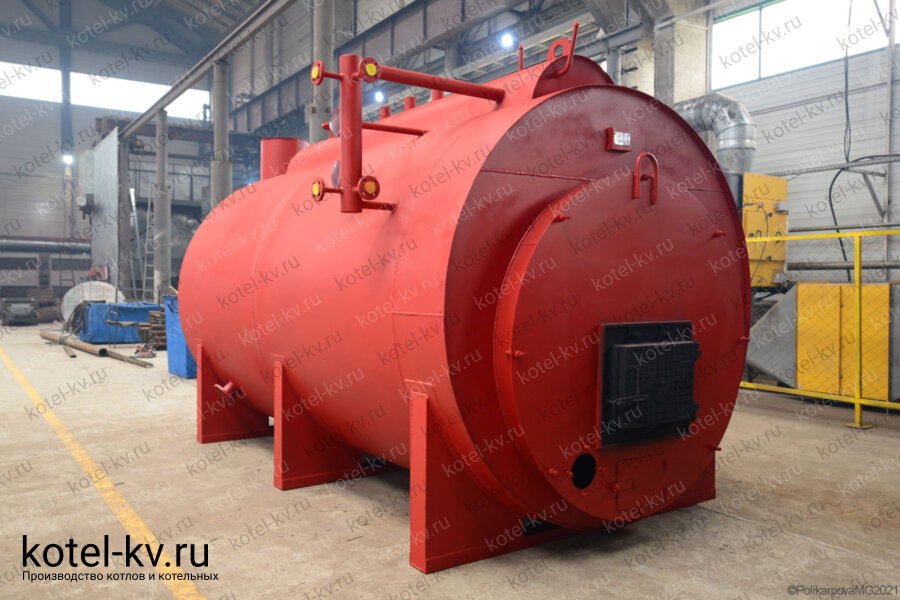

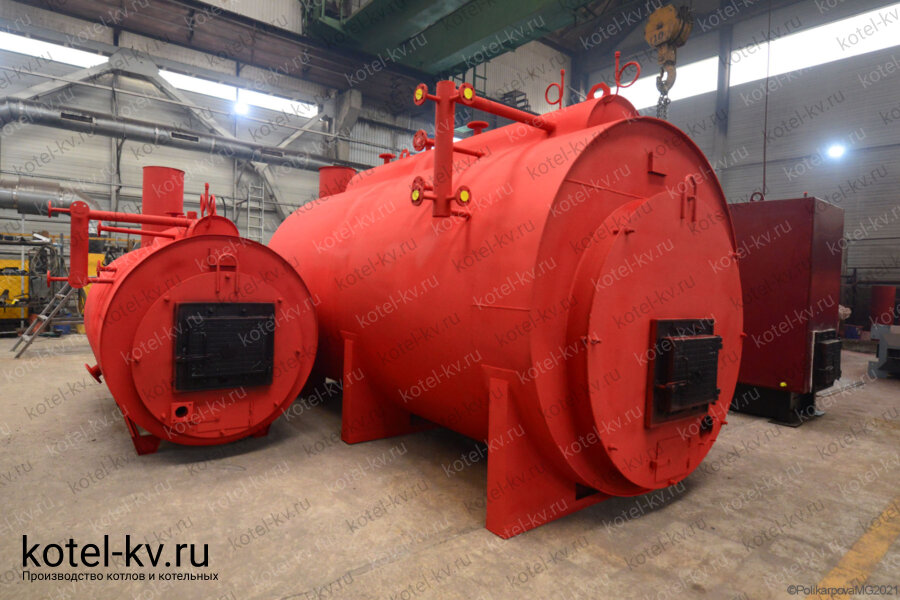

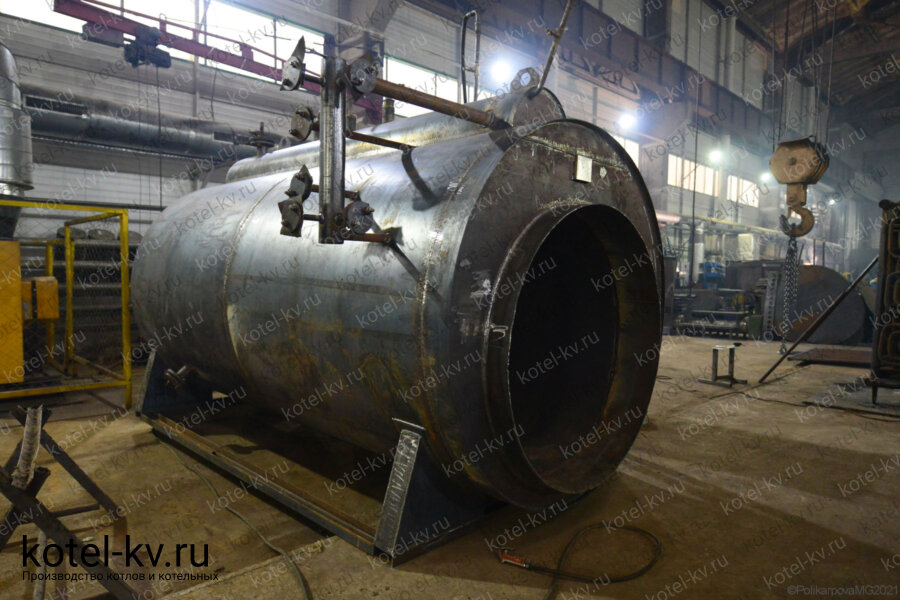

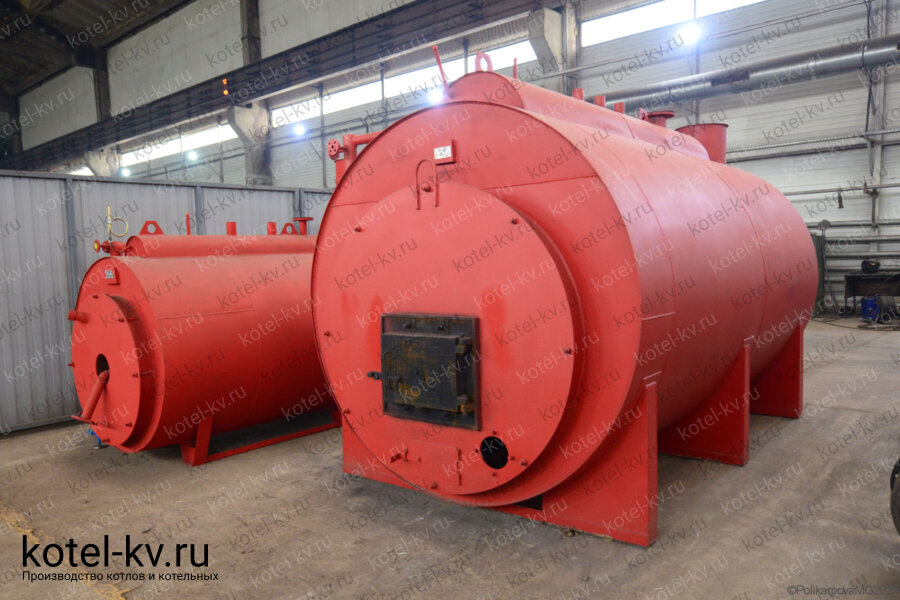

Котел парогенератор STEAMEXPERT - 1600-0,07-115 на угле - жаротрубный, состоит из двух жаровых труб из листа 5. Они имеют разный диаметр и вставляются друг в друга. Пространство между жаровыми трубами заполняется водой. Сверху устанавливается паросборник с предохранительными клапанами.

Топка располагается в передней части внутренней жаровой трубы. В нижней части топочной камеры укладываются колосники, на которых происходит горение топлива. За топкой располагается конвективный пакет. Сбоку подсоединяется вентилятор для подачи воздуха на горение твердого топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для твердотопливного парогенератора 1600-1.7 не требуется, установка работает на самотяге.

Чистка конвективного пакета производится паром через лючки для обдувки и не требует остановки котла. Обдувка осуществляется аппаратом при минимальной нагрузке и максимальном давлении.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Принцип работы парогенератора 1600 кг на твердом топливе

Топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный пар температурой до 115 градусов. При необходимости котлоагрегат может производить пар меньшей температуры – 95 градусов и меньше.

Для горения угля в топку вентилятором подается воздух. Дымовые газы проходят трубную систему и поступают в дымовую трубу.

Производственный твердотопливный парогенератор пар 1600 кг с температурой 115 С должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане. Температура сухого насыщенного пара в агрегате регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометр. Автоматика по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все необходимое котельно-вспомогательное оборудование для подключения твердотопливного парогенератора 1600 кг пара в Твери вы можете купить на нашем котельном заводе.

Комплект поставки и дополнительное оборудование

Комплект поставки включает в себя вентилятор поддува, колосники, предохранительные клапаны, вентили, трехходовые краны, манометры, паспорт, инструкция по эксплуатации.

Дополнительно вам потребуется подпиточный и циркуляционный насосы, щит управления, водоподготовка (подбирается на основании химического анализа воды).

Подключение парогенератора на твердом топливе 1600 кг пара в час

Подключение парогенератора на твердом топливе

Подключение и монтаж производятся по проекту.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 МПа (0.7 кгс/см2)
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13331.6016 «Котельные установки»

Промышленный парогенератор на твердом топливе 1,6 т с температурой 115 С должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации твердотопливного парогенератора 1600-0.7 представлены в паспорте и руководстве по эксплуатации.
