Циклон ЦН паспорт

Котельный завод производит промышленные циклоны серии ЦН 15, ЦН 15У, ЦН 11, ЦН 24 конструкции НИИОГАЗ, а также циклоны сухой очистки ЛИОТ, СИОТ, циклоны марки 4БЦШ, СК-ЦН-34, СДК-ЦН-33, циклоны серии УЦ, ЦВП, циклоны с обратным конусом ЦОК.

Циклоны производят очистку газов в самых различных отраслях промышленности: в черной и цветной металлургии, химической и нефтяной промышленности, промышленности строительных материалов, энергетике, деревообработке и других.

В котельных промышленные циклоны применяются для очищения дымовых газов от золовых частиц в угольных паровых котлах производительностью 1-25 т/ч и водогрейных котлах мощностью 0.3-10.0 Гкал/ч.

Паспорт циклона ЦН

Паспорт циклона ЦН разработан с учетом требований ТР ТС 010/2011 Технического регламента таможенного союза «О безопасности машин и оборудования» утвержденного решением комиссии таможенного союза от 15.09.2009г №753 и Технических условий ТУ 28.25.14-002-32234047-2018 «Золоуловители (циклоны)».

Настоящая инструкция распространяется на все типы циклонов, произведенные ООО Котельный Завод «РЭП», по типоряду разработанному НИИОГАЗ.

Общие сведения об изделии

Характеристика Значение
1. Изготовитель ООО Котельный завод "РЭП" 656922, г. Барнаул, Звездная 6а, (38 - 52) 29-97-41, 29-97-42
2. Дата изготовления (производства)
3. Тип (модель) ЦН-15-______-______
4. Наименование и назначение Циклон вертикальный предназначенный для сухой инерционной очистки запыленных газов и воздуха с максимальной температурой до 400 С° от твердых частиц не слипающейся золы и пыли размерами частиц более 5 мкм.
5. Заводской номер
6. Температура рабочей среды, С° 290
7. Расчетный срок службы Не менее 7 лет
8. Показатели надежности:
8.1 - средний срок службы до капитального ремонта Не менее 6000 часов
8.2 - средняя наработка на отказ Не менее 3000 часов
9. Золоуловитель (циклон)
9.1 Количество циклонов в блоке (группе), шт ________
9.2 Геометрические размеры золоуловителя (циклона), мм
9.2.1 - длина
9.2.2 - ширина
9.2.3 - высота
9.2.4 - внутренний диаметр корпуса циклона
10. Камера очищенных газов
10.1 Виды камеры очищенных газов Улитка / Сборник
10.2 Количество камер очищенных газов
11. Пылесборный бункер
11.1 Вид пылесборного бункера
11.2 Количество пылесборных бункеров
11.3 Геометрические размеры бункера, мм
11.3.1 - длина
11.3.2 - ширина
11.3.3 - высота
12. Масса блока циклонов, кг

Назначение и основные технические характеристики

Золоуловители (циклоны) предназначены для сухого улавливания золы, уносимой дымовыми газами из топок паровых стационарных котлов паропроизводительностью 1-25 т/ч и водогрейных стационарных котлов теплопроизводительностью 0,3-10 Гкал/ч при сжигании твердых золосодержащих топлив и устанавливаются в газовом тракте перед дымососом.

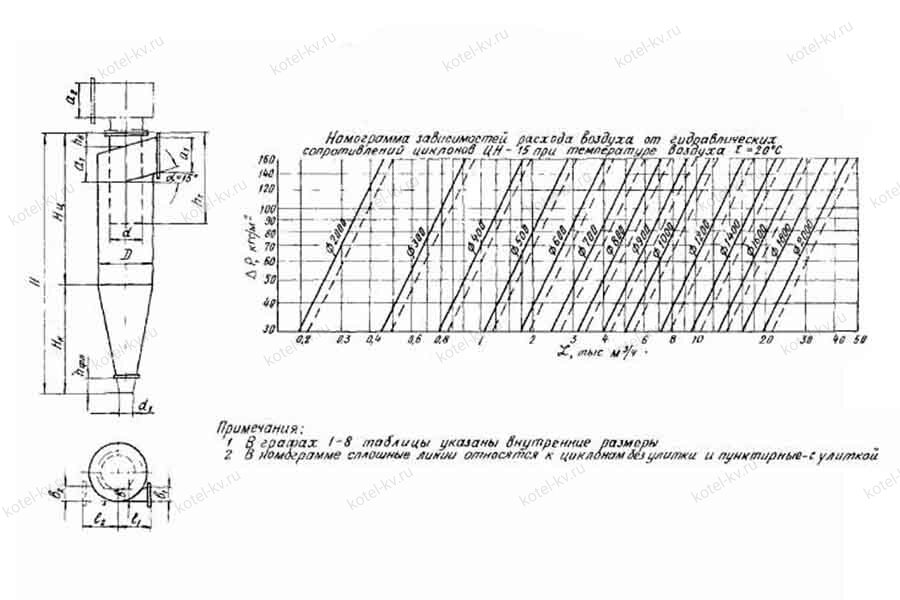

Чертеж циклона ЦН 15

Циклоны НИИОГАЗ ЦН-15 размеры, мм

D d d1 b b1 a1 b2 a2 L1 L2 hфл H
200 120 80 40 52 132 52 132 120 120 348 60 20 452 400 912
300 180 120 60 78 198 78 198 180 180 522 90 30 678 600 1368
400 240 140 80 104 264 104 264 240 240 696 120 40 904 800 1824
500 300 170 100 130 330 130 330 300 300 870 150 50 1130 1000 2280
600 360 200 120 156 396 156 396 360 360 1044 180 60 1356 1200 2736
700 420 220 140 182 462 182 462 420 420 1218 210 70 1582 1400 3192
800 480 240 160 208 528 208 528 480 480 1392 240 80 1808 1600 3648
900 540 270 180 234 594 234 594 540 540 1566 270 90 2034 1800 4104
1000 600 300 200 260 660 260 660 600 600 1740 300 100 2260 2000 4560
1200 720 360 240 312 792 312 792 720 720 2088 360 120 2712 2400 5472
1400 840 420 280 364 924 364 924 840 840 2436 420 140 3164 2800 6384
1600 960 480 320 416 1056 416 1056 960 960 2784 480 160 3616 3200 7296
1800 1080 540 360 468 1188 468 1188 1080 1080 3132 540 180 4068 3600 8208
2000 1200 600 400 520 1320 520 1320 1200 1200 3480 600 200 4520 4000 9120

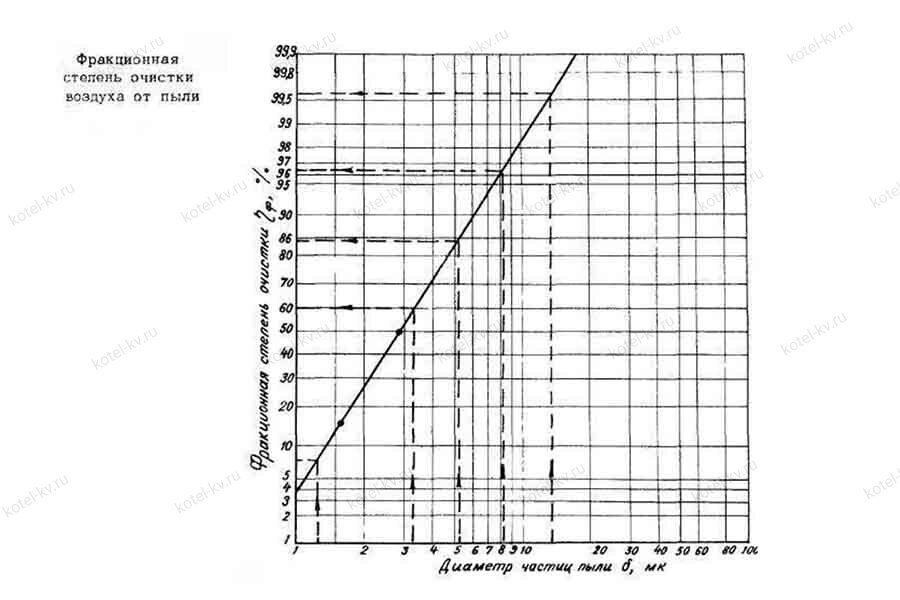

Циклон ЦН 15 степень очистки

Комплектность

В комплектность золоуловителей (циклонов) типа ЦН-15 входит:

  • золоуловитель (циклон) (без теплоизоляции) - 1 компл;
  • пылесборный бункер (без теплоизоляции) - 1 компл;
  • камера очищенных газов (без теплоизоляции) - 1 компл;
  • настоящий паспорт на циклон ЦН и руководство по эксплуатации - 1 компл.

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие золоуловителя (циклона) требованием ТР ТС 010/2011 Технического регламента таможенного союза «О безопасности машин и оборудования» утвержденного решением комиссии таможенного союза от 15.09.2009г №753 и Технические условия ТУ 28.25.14-002-32234047-2018 «Золоуловители (циклоны)», и настоящего паспорта циклона ЦН при соблюдении потребителем условий хранения, транспортирования, монтажа и эксплуатации.

Гарантийный срок эксплуатации Золоуловителя (циклона) - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с завода-изготовителя.

Гарантийный срок хранения - 6 месяцев.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов, вышедших из строя в период гарантийного срока при условии эксплуатации золоуловителя (циклона) Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного золоуловителя (циклона).

Перед вызовом представителей Завода-изготовителя для гарантийного обслуживания Покупатель обязан направить мотивированную рекламацию с подробным описанием и фотоматериалами об обнаруженных недостатках. В случае выявления заводских дефектов Завод-изготовитель направляет специалиста для бесплатного их устранения.

При спорных вопросах о причинах возникновения дефектов в золоуловителе (циклоне) Завод-изготовитель оставляет за собой право провести техническую экспертизу специалистами центра технического обслуживания (ЦТО) на основании актов, отчетов и фотоматериалов предоставленными Покупателем. В случае вины Покупателя, указанной в техническом заключении ЦТО, он оплачивает Завод-изготовителю расходы по проведению экспертизы, работы по устранению неисправности, стоимость замененных узлов.

Исправление дефектов, возникших в результате неправильного монтажа, пуско-наладки и эксплуатации золоуловителя (циклона) производиться за счет Покупателя.

Завод-изготовитель не несет ответственности, не принимает претензии, и не гарантирует безопасную работу золоуловителя (циклона) в следующих случаях:

  • механические повреждения, связанные с транспортировкой, монтажом, небрежным хранением;
  • при отсутствии утвержденной проектной документации (чертежи, пояснительные записки и др.);
  • при проведении работ по монтажу, наладке организациями, не имеющими допуска на выполнение данного вида работ и не располагающей технологическими средствами, необходимыми для качественного проведения работ;
  • при нарушении правил ввода в эксплуатацию;
  • при нарушении правил эксплуатации;
  • внесения Покупателем любых изменений или модификаций в конструкцию оборудования без согласования с заводом-изготовителем.

Руководство по эксплуатации

Общие требования при эксплуатации

Эксплуатация должна выполнятся с учетом требования ТР ТС 010/2011 Технического регламента таможенного союза «О безопасности машин и оборудования» утвержденного решением комиссии таможенного союза от 15.09.2009г №753.

Лица, допущенные к эксплуатации золоуловителей (циклонов), должны быть подробно ознакомлены с паспортом циклонов ЦН и руководством по эксплуатации данного изделия.

В связи с постоянной работой по совершенствованию изделий, в конструкцию могут быть внесены изменения, неотраженные в настоящем руководстве.

Устройство и принцип работы

Золоуловитель (циклон), представляет собой инерционные пылеуловитель, в котором выделение частиц из воздушной (газовой) среды происходит в основном под воздействием центробежной силы, возникающей при вращении воздушного потока в корпусе аппарата.

Запыленный воздух входит в циклон через тангенциальный патрубок и, приобретая вращательное движение, опускается винтообразно вниз вдоль внутренних стенок цилиндра и конуса. Небольшая часть этого потока, в котором сконцентрированы пылевые частицы, движется в непосредственной близости от стенок циклона и поступает через пылеотводящее отверстие в пылесборный бункер, где происходит осаждение и накопление пылевых частиц.

Под пылесборным бункером установлен пылевой затвор. Пылевой затвор служит для периодической или непрерывной разгрузки уловленной пыли из пылесборного бункера.

В центральной зоне циклона воздушный поток, освобожденный от пыли, поднимается винтообразно вверх и удаляется через выхлопную трубу наружу. На выходе выхлопной трубы или группы выхлопных труб в групповом циклоне может быть установлена камера для сбора и перенаправления потока очищенной воздушной (газовой) среды в виде сборной камеры или улитки. Улитка позволяет снизить выходное сопротивление золоуловителя (циклона).

Указания по монтажу

Монтаж производится согласно проектной документации и СП89.13330.2016 "Котельные установки. Актуализированная редакция СНиП II-35-76".

Обеспечить беспрепятственный подход (подъезд) тележки (автомобиля) к золосливному отверстию пылесборного бункера.

При монтаже подводящего газового тракта не допускается резких перегибов газоходов, резких сужений или расширений, что ведет к существенным искажениям пылегазового потока, образованию завалов и потерям давления. Отводящие газоходы приварить к боковым стенкам золоуловителя (циклона) с центрированием по выходным отверстиям.

Подводящие и отводящие газоходы не должны передавать нагрузок на фланцы золоуловителя (циклона).

Перед началом эксплуатации необходимо произвести установку теплоизоляции на циклон, пылесборный бункер, подвод и отвод дымовых газов согласно СП89.13330.2016 "Котельные установки. Актуализированная редакция СНиП II-35-76".

Указания по эксплуатации

Производить осмотр и ремонт золоуловителя (циклона) в сроки, установленные в зависимости от производственных условий.

Не допускать присосов наружного воздуха в циклон, пылесборного бункера.

Обеспечить герметичность и безотказную работу запорно-разгрузочного устройства пылесборного бункера.

Регулярно разгружать пылесборный бункер, не допускать переполнения его золой.

При остановке котла необходимо полностью опорожнять пылесброный бункер, в противном случае произойдет увлажнение уловленной золы и образование пробок в золоспускном тракте.

Меры безопасности

При монтаже, эксплуатации, ремонте запрещается:

  • допускать лиц, не имеющих навыков работы с аналогичным оборудованием, не знакомых с техническим описанием устройства и не прошедших инструктаж по ТБ.
  • устранять неполадки при работе золоуловителя (циклона);
  • эксплуатировать золоуловитель (циклон) без теплоизоляции.

3олоуловитель (циклон), в котором проводят работы, должен быть отключен на входном и выходном патрубках, ход газов при этом недопустим. Ведущие работу люди должны быть одеты в спецодежду и снабжены респираторами.

Запрещается одному человеку очищать золоуловитель (циклон), газоходы и вести в них работы без наблюдения старшего по смене. Золоуловитель (циклон) при этом должен быть охлажден и проветрен.

Сведения о транспортировании, упаковке и консервации

Циклоны типа ЦН-15 могут транспортироваться всеми видами транспорта в соответствии с «Правилами перевозок грузов» и «Техническими условиями погрузки и крепления грузов», действующими на каждом виде транспорта.

Условия транспортирования и хранения изделий в части воздействия климатических факторов внешней среды 0Ж2 ГОСТ 15150, в части воздействия механических факторов - по группе С ГОСТ 23170. Циклоны в сборе отправляется заказчику без упаковки. Категория упаковки КУ-0 ГОСТ 23170.

Консервация должна обеспечивать сохранность изделий при их транспортировании и хранении в течение 12 месяцев со дня изготовления, при поставке на экспорт - 24 месяца. Требования к упаковке сопроводительной документации должны соответствовать ГОСТ 23170 и договору (контракту). Эксплуатационная документация должна отправляться (передаваться) заказчику не позднее чем через 15 дней после отгрузки изделия.

Изделия должны храниться у заказчика на деревянном настиле или подкладках, исключающих их механические повреждения.

При хранении изделий более срока действия консервации потребитель должен произвести переконсервацию с отметкой в паспорте циклона ЦН.

Возможные неисправности и способы их устранения

Неисправности Причина неисправности Способ устранения
Уменьшение степени очистки газа Подсос наружного воздуха Устранить подсос
Переполнения бункера золой Очистить бункер
Низкое сопротивление золоуловителя При помощи шибера отрегулировать сопротивление на нужный режим работы
Повышение аэродинамического сопротивления Увеличен объем газов, поступающих на очистку при пониженной температуре Устранить присосы атмосферного воздуха по тракту котла перед золоуловителем

Утилизация

8.1. По истечению срока службы оборудование должно быть выведено из эксплуатации.

8.2. При необходимости продления срока безопасной эксплуатации должна быть проведена оценка технического состояния и расчет остаточного ресурса, на основании которых принимается решение о направлении в ремонт, или об установлении нового срока службы, или об утилизации золоуловителя (циклона).

8.3. После принятия окончательного решения о невозможности дальнейшей эксплуатации золоуловителя (циклона) должно быть демонтировано и утилизировано.

8.4. Списание и утилизация производится в соответствии с приказом по предприятию, производившего эксплуатацию циклона, на основании результатов оценки технического состояния и расчет остаточного ресурса, из которых золоуловитель (циклон) признается выработавшим свой ресурс.

8.5. По списанию золоуловителя (циклона) производится его демонтаж и разборка на составляющие узлы. Разобранные узлы и детали проходят сортировку по принадлежности к черным металлам, строительным и теплоизоляционным материалам.

Узлы и детали содержащие черные металлы вывозятся на специализированные площадки по хранению и переработке черных металлов.

Строительные и теплоизоляционные материалы вывозятся на специализированные площадки по хранению и переработке строительных и теплоизоляционных материалов.

К вторичной переработке допускаются все основные узлы и детали циклонов.
